原創  詳細圖解 汽車發動機機體組全面介紹

　　

二. 曲軸箱

　　氣缸體下部用來安裝曲軸的部位稱為曲軸箱，曲軸箱分上曲軸箱和下曲軸箱。上曲軸箱與氣缸體鑄成一體，下曲軸箱用來貯存潤滑油，并封閉上曲軸箱，故又稱為油底殼圖（圖2-6）。油底殼受力很小，一般采用薄鋼板沖壓而成，其形狀取決于發動機的總體布置和機油的容量。油底殼內裝有穩油擋板，以防止汽車顛動時油面波動過大。油底殼底部還裝有放油螺塞，通常放油螺塞上裝有永久磁鐵，以吸附潤滑油中的金屬屑，減少發動機的磨損。在上下曲軸箱接合面之間裝有襯墊，防止?jié)櫥�油泄漏�?

　　

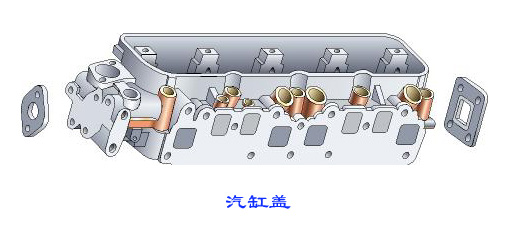

三. 氣缸蓋（圖2-7）

　　氣缸蓋安裝在氣缸體的上面，從上部密封氣缸并構成燃燒室。它經常與高溫高壓燃?xì)庀嘟佑|，因此承受很大的熱負荷和機械負荷。水冷發動機的氣缸蓋內部制有冷卻水套，缸蓋下端面的冷卻水孔與缸體的冷卻水孔相通。利用循環水來冷卻燃燒室等高溫部分。

　　缸蓋上還裝有進、排氣門座，氣門導管孔，用于安裝進、排氣門，還有進氣通道和排氣通道等。汽油機的氣缸蓋上加工有安裝火花塞的孔，而柴油機的氣缸蓋上加工有安裝噴油器的孔。頂置凸輪軸式發動機的氣缸蓋上還加工有凸輪軸軸承孔，用以安裝凸輪軸。
圖2-7

　　氣缸蓋一般采用灰鑄鐵或合金鑄鐵鑄成，鋁合金的導熱性好，有利于提高壓縮比，所以近年來鋁合金氣缸蓋被采用得越來越多。

　　氣缸蓋是燃燒室的組成部分，燃燒室的形狀對發動機的工作影響很大，由于汽油機和柴油機的燃燒方式不同，其氣缸蓋上組成燃燒室的部分差別較大。汽油機的燃燒室主要在氣缸蓋上，而柴油機的燃燒室主要在活塞頂部的凹坑。這里只介紹汽油機的燃燒室，而柴油機的燃燒室放在柴油供給系里介紹。

　　汽油機燃燒室常見的三種形式（圖2-8）。

　　 (1) 半球形燃燒室

　　半球形燃燒室結構緊湊，火花塞布置在燃燒室中央，火焰行程短，故燃燒速率高，散熱少，熱效率高。這種燃燒室結構上也允許氣門雙行排列，進氣口直徑較大，故充氣效率較高，雖然使配氣機構變得較復雜，但有利于排氣凈化，在轎車發動機上被廣泛地應用。

　　(2) 楔形燃燒室

　　楔形燃燒室結構簡單、緊湊，散熱面積小，熱損失也小，能保證混合氣在壓縮行程中形成良好的渦流運動，有利于提高混合氣的混合質量，進氣阻力小，提高了充氣效率。氣門排成一列，使配氣機構簡單，但火花塞置于楔形燃燒室高處，火焰?zhèn)鞑ゾ嚯x長些，切諾基轎車發動機采用這種形式的燃燒室。

　　(3) 盆形燃燒室

　　盆形燃燒室，氣缸蓋工藝性好，制造成本低，但因氣門直徑易受限制，進、排氣效果要比半球形燃燒室差。捷達轎車發動機、奧迪轎車發動機采用盆形燃燒室。

　　

四. 氣缸墊（圖2-9）

　　氣缸墊裝在氣缸蓋和氣缸體之間，其功用是保證氣缸蓋與氣缸體接觸面的密封，防止漏氣，漏水和漏油。

　　氣缸墊的材料要有一定的彈性，能補償結合面的不平度，以確保密封，同時要有好的耐熱性和耐壓性，在高溫高壓下不燒損、不變形。目前應用較多的是銅皮——棉結構的氣缸墊，由于銅皮——棉氣缸墊翻邊處有三層銅皮，壓緊時較之石棉不易變形。有的發動機還采用在石棉中心用編織的綱絲網或有孔鋼板為骨架，兩面用石棉及橡膠粘結劑壓成的氣缸墊。

　　安裝氣缸墊時，首先要檢查氣缸墊的質量和完好程度，所有氣缸墊上的孔要和氣缸體上的孔對齊。其次要嚴格按照說明書上的要求上好氣缸蓋螺栓。擰緊氣缸蓋螺栓時，必須由中央對稱地向四周擴展的順序分2～3次進行，最后一次擰緊到規定的力矩。
