前言：相信看過許多雜志、書籍或是在本站上的一些文章，都有遇上這類的話題，也應該大略了解其作用。不過在本篇將更詳盡的敘述到氧傳感器的種類，及在引擎回饋控制與廢氣管理上的作用與重要性。在這里我們也介紹到如何利用示波器來截取氧傳感器之訊號，并加以判斷其作用、控制、回饋及性能好壞。
一、氧傳感器的構造與作用

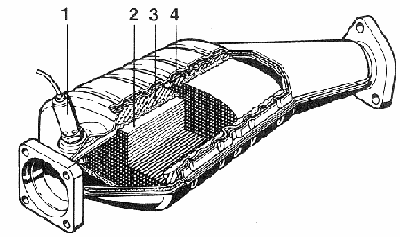

在討論氧傳感器(Oxygen Sensor 或簡稱 O2 sensor)之前，我們先來研究引擎燃燒后所產生的有害廢氣。一般汽車所排放的廢氣特別是對人體有害的，主要有三種：一氧化碳(CO)、碳氫化合物(HC)、氮氧化物(NOx)，其中 CO,HC 只要使汽油完全地燃燒即可將這兩者廢氣減至最低，然而當汽油達到完全燃燒時溫度容易升高，連帶的也就使得NOx劇增，在這部份可利用EGR來減少其發生量。但這對于廢氣的管制顯然還不夠的，要使引擎所有的轉運范圍皆達到其控制標準，因此加入了三元觸媒轉化器( Three-Way Catalyst Converter 或簡稱 TWC)的控制。觸媒轉化器基本上就是氧化與還原的作用，如圖所示
1、氧傳感器 2、觸媒結構 3、金屬網 4、隔熱殼
